Lüftungsrohre und -kanäle sind als Luftverteiler ein zentraler Bestandteil jeder Kontrollierten Wohnraumlüftung (KWL). Der Markt hält unterschiedliche Varianten bereit, denn nicht jedes Lüftungsrohr ist für jede Montageart geeignet. Ein Lüftungsrohr bzw. Lüftungskanal muss bestimmte Anforderungen erfüllen, die den jeweiligen Bauvorschriften, aber auch den gängigen Prinzipien der Luftaustauschprozesse gerecht werden. Die Konstruktion eines Gebäudes und die regionalen klimatischen Bedingungen sind ebenfalls wichtige Parameter.
Je nach Montageart kommen unterschiedliche Rohre oder Kanäle zur Anwendung. Die Rohre unterscheiden sich je nach KWL-Anlage und dem erforderlichen Luftdurchsatz. Diese variieren von DN 63 bis zu DN 200.
Es gibt Lüftungsrohre nicht nur in runder Bauform, sondern auch mit flachen Bauformen, diese werden dann zumeist mit den Bezeichnungen ”Tunnelkanal”, “Flachkanal” oder “Ovalrohr” vertrieben.
Anforderungen für ein Lüftungsrohr
Lüftungsrohre – sei es ein Wickelfalzrohr verzinkt, ein Aluflexrohr, ein Flachkanal aus Kunststoff bzw. Metall, oder ein Flexrohr aus Kunststoff – sind nach unterschiedlichen Kriterien einzuordnen:
- Dichtheit
- Druckfestigkeit
- Zum Einbau in den Beton geeignet
- Korrosionsbeständigkeit
- Gewicht und Abmessungen
- Brandschutz
- Antistatisch
- Antibakteriell
Darüber hinaus soll ein Lüftungsrohr einfach zu installieren sein und gute Wärmedämmeigenschaften aufweisen.
Die Materialfrage
Die gängigsten Lüftungsrohre bestehen entweder aus Metallen wie verzinkten Stahlblechen, Aluminium oder Edelstahl oder aber aus Polymer-Kunststoffen. Als Alternativen kommen mittlerweile auch technische Textilien und so genannte Sandwich-Rohre zur Anwendung.
Lüftungsrohr aus Kunststoff
Vor allem in privaten Wohnbauten hat sich Kunststoff durchgesetzt. Dafür sprechen einige Vorteile:
- absolute Beständigkeit gegen Korrosion – beispielsweise gegenüber einem galvanisierten Wickelfalzrohr
- einfache Installation und Bearbeitung – Kunststoff kann nicht nur leicht gesägt, sondern auch erhitzt werden, wodurch sich Verbindungen zwischen zwei Enden ohne Extra-Dichtung vollständig luftdicht abschließen lassen
- geringes Gewicht – in diesem Punkt ist Kunststoff gegenüber jedem Metall konkurrenzlos
- glatte Oberflächen ohne Schweißnähte – dadurch werden Widerstände gegen den Luftstrom im Flexrohr reduziert, so dass die Leistung von Ventilatoren niedriger ausfallen kann
- günstige Anschaffungskosten
Ein Kunststoff-Lüftungsrohr hat aber auch Nachteile. Das Material ist trotz seiner Festigkeit letztendlich zerbrechlich, und nach rund fünf bis sieben Jahren lässt auch die Elastizität nach. Dann genügt manchmal schon ein kleiner Stoß, um einen Bruch auszulösen.
Ein zweiter großer Nachteil ist die Brennbarkeit. Bereits bei einer Temperatur von 200 °C fängt Kunststoff an zu „schwimmen“ und die Polymer-Lüftungsrohre dehnen sich aus. Dadurch ist eine einwandfreie Funktionsfähigkeit der Lüftungsanlage nicht mehr gewährleistet.
Flexible Lüftungsrohre aus Kunststoff mit 75 mm Durchmesser
Schauen wir uns ein klassisches Lüftungsrohre aus Kunststoff genauer an, zumeist mit einem Durchmesser von 75 mm diese haben wir von diversen Herstellern im Programm.
Es handelt sich dabei um ein Zweischichtiges Wellrohr welches durch seinen Inlyner für wenig Reibungsverluste und somit einen hohen hygienischen Standard aufweist. Unsere Rohre entsprechen den DIN 4102 – B2 Vorgaben und wurden nach EN 13501-1:2007 Klasse E geprüft. Die Lüftungsrohre von LNet sind Antistatisch und sind auch zu einen Einbau in die Betondecke geeignet.
Wir bieten dem geneigten Bauherren ebenso ein Rohbauset mit allen für die Grobinstallation erforderlichen Komponenten zu einen attraktiven Gesamtpreis an. Nähere Informationen zum Inhalt unseres Lüftungs Rohbauset finden Sie in den jeweiligen Artikelbeschreibungen
Lüftungskanäle – Lüftungsrohre mit einer niedrigen Einbautiefe
Muss oder möchte man eine niedrige Einbautiefe erreichen gibt es auch hier die Möglichkeit auf eine “Tunnelkanal” Variante der LNet Lüftungsrohre auszuweichen.
Die Tunnelkanal Lüftungsrohre sind ebenfalls mit antistatischen Eigenschaften ausgestattet. Es ist zur Montage auf dem Rohfußboden gedacht. Zur Befestigung kann isoliertes Lochband genutzt werden.
Lüftungsrohre von Helios
Die Helios Lüftungsrohre verfügen über die gleichen Standardisierten Durchschnittsgrößen. Das Lüftungsrohr hat einen Außendurchmesser von 75 mm und einen Innendurchmesser von 63mm
Das Helios FlexPipe Lüftungsrohr erfüllt die gleichen DIN 4102 – B2 Anforderungen und wird ebenso nach EN 13501-1:2007 Klasse E geprüft. Helios bietet ebenso eine flache Variante seiner Lüftungsrohre an.
Eine exakte Hersteller Dokumentation kann hier entnommen werden: Flexibles Rohrsystem FlexPipe®plus Rund 75 mm Ø in Kombination mit Oval 51 x 114 mm
Zehnder Lüftungsrohre ComfoTube
Die Zehnder ComfoTube Lüftungsrohre gibt es in zwei verschiedenen Durchmessern: 75 mm und 90 mm Außendurchmesser. Sie verfügen ebenso wie die LNet Hausmarke über eine spezielle Doppelbeschichtung um eine leichte Reinigbarkeit zu gewährleisten.
Die Lüftungsrohre können einbetoniert oder in Steigschächten und abgehängten Decken verlegt werden. Wir bieten Sie in folgenden Längen an:
- Zehnder Lüftungsrohr ComfoTube 2m – DN 75 oder DN 90
- Zehnder Lüftungsrohr ComfoTube 20m – DN 75 oder DN 90
- Zehnder Lüftungsrohr ComfoTube 50m – DN 75 oder DN 90
Passend bietet Zehnder auch Flache Lüftungsrohre an, die Zehnder ComfoTube flat 51 Rohre haben Außenabmessungen von 138 mm x 51 mm (Breite x Höhe)
- Zehnder Lüftungsrohr ComfoTube flat 51 – 50 Meter
- Zehnder Lüftungsrohr ComfoTube flat 51 – 20 Meter
- Zehnder Lüftungsrohr ComfoTube flat 51 – 2 Meter
Zehnder verbaut hierbei Hochwertigen lebensmittelechten Kunststoff (HDPE). Ebenso verfügt die Innenseite über den glatte Zehnder Clinside Überzug. Diese Innenhaut ist zudem schalloptimiert, welche für einen extrem leisen Luftfluss sorgt, auch bei größeren Luftmengen.
Die Qualität der Zehnder Lüftungsrohre wurde schon vom Hygiene-Institut des Ruhrgebiets überprüft und auch mit dem SKZ Siegel bestätigt. Dabei handelt es sich um eine Auszeichnung vom Süddeutsche Kunststoffzentrum.
Genauere Hersteller Informationen zu den genannten Lüftungsrohren gibt es hier bei Zehnder:
Hersteller Dokumentation Zehnder ComfoTube:

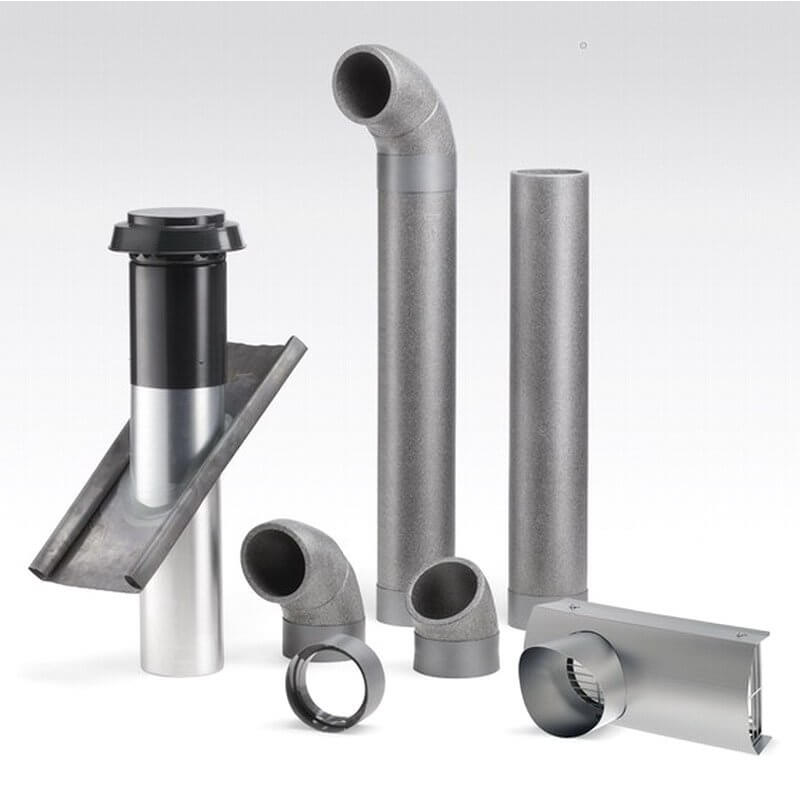

Isolierte EPE Lüftungsrohre
Die besonders leichten und dennoch stoßfesten EPE-Rohre von Helios sind ideal geeignet für die Außen- und Fortluftführung.
Die Helios isolierten Lüftungs Rundrohre besitzen eine glatte und schallabsorbierende Innenfläche und bleiben dabei, weiterhin leicht zu reinigen. Sie bestehen aus dampfdichten und antistatischen EPE, dieses ist schwer entflammbar nach Brandklasse B1.
- Helios Isopipe Rundrohre (DN 125 / 160 / 200 (innen), mit Innenverbinder, DN 125 mit Verbindungsmuffe)
Wickelfalzrohr aus verzinktem Stahl
Ein Wickelfalzrohr aus verzinktem Stahl mit kreisförmigem Durchmesser überzeugt durch seine Vielseitigkeit und kommt deshalb sowohl für Industrie- und Verwaltungsgebäude wie auch für Wohnhäuser in Frage. Vorteile sind:
- geringes Gewicht – dadurch wird die Montage vereinfacht, da keine Lagerstruktur errichtet werden muss
- mechanische Festigkeit – das verzinkte Stahlblech widersteht einem Punktdruck zum Beispiel durch spitze Gegenstände und andere Punktlasten
- Korrosionsbeständigkeit – die Zinkbehandlung ist unempfindlich gegen hohe Luftfeuchtigkeit und macht ein Lüftungsrohrauch für den Lüftungsauslass für Abluft geeignet
- Hitzebeständigkeit – auch bei hohen Temperaturen behält ein verzinktes Wickelfalzrohr seine Form und seine Abmessungen bei
- Lebensdauer – ein galvanisiertes Flexrohr aus Stahlblech übersteht ohne Probleme 20 bis 25 Jahre Nutzung
Weitere Vorteile sind relativ günstige Preise sowie die Möglichkeit, zahlreiche verschiedene Rohre und spezielle Formteile herzustellen.
Wickelfalzrohr aus Edelstahl
Edelstahl wird wegen seiner vielen Vorteile für zahlreiche Anwendungsgebiete bevorzugt. Auch als Lüftungsrohr macht er eine gute Figur. Seine Vorzüge sind im Besonderen:
- Korrosionsbeständigkeit gegenüber zahlreichen Arbeitsumgebungen
- Stärke und Elastizität
- thermische Stabilität gegenüber hohen Temperaturen
- chemische Beständigkeit gegenüber toxischen Substanzen
- ausgezeichnete Haltbarkeit
- Unterschiedliche Materialoberflächen, matt, Hochglänzend, matt gebürstet
Nachteile sind der höhere Preis gegenüber verzinkten Produkten und die Möglichkeit von Fälschungen durch unseriöse Hersteller, die verzinkte Bleche als Edelstahl verkaufen.
Wickelfalzrohre für größere Querschnitte
Unsere Wickelfalzrohre von Rokaflex können wir Ihnen in verschiedenen Ausführungen anbieten. Möchten Sie statt den Aluminiumrohren ein Lüftungsrohr aus Edelstahl haben können wir Ihnen dies ebenso anbieten. Dazu ist nur eine kurze E-Mail unter info1@lueftungs.net nötig.
Auch bei Maßanfertigungen können wir weiterhelfen, dazu genügt ebenso eine kurze E-Mail an info1@lueftungs.net
Das Wickelfalzrohr von Rokaflex weist eine Wandstärke nach DIN EN 12237 (Dichtheitsklasse D) auf. Alle weiteren Eigenschaften können Sie direkt der Artikelbeschreibung entnehmen: Wickelfalzrohr verzinkt – DN 80 bis DN 224
Aluflexrohr – Der Kompromiss unter den Lüftungsrohren
Ein Aluflexrohr als Lüftungsrohr kombiniert die Biegsamkeit von Kunststoff mit den positiven Eigenschaften des Aluminiums:
- Mechanisch ist das Material sehr empfindlich
- Korrosionsbeständigkeit
- geringes Gewicht
- gute Hitzebeständigkeit
- leichte Installation
Rokaflex bietet ebenso flexible Alu-Flex-Rohre nach DIN 24146 an. Die Anwendungslänge beträgt fünf Meter, nähere Details hier direkt in der Artikelbeschreibung: Rokaflex Alu-Flex-Rohr 5 Meter
Flachkanal Luftverteilung aus Stahlblech
Besonders platzsparend sind die Lüftungsrohre LNet Flachkanal Premium. Mit einer Durchmesser von 198 x 48 mm und einer maximalen Luftmenge von 150m³/h perfekt für den Einsatz bei geringer Konstruktionshöhe geeignet.
Verbaut werden diese Lüftungsrohre innerhalb der Ausgleichsdämmung über dem Rohfußboden. Darüber kann dann noch eine Flächenheizung montiert werden.
Ihre Übersicht über unsere Lüftungsrohre
Fazit: Die Entscheidung für eine bestimmte Art von Lüftungsrohr ist nicht leicht zu treffen. Am Ende Entscheidet neben dem Preis und der Montagefähigkeit vor allem der Verwendungszweck des Gebäudes und die Kapazität der gesamten Lüftungsanlage über die beste Lösung.
Wir hoffen wir konnten Ihnen einen guten Einblick in die von uns angebotene Produktvielfalt der Lüftungsrohre geben. Neben dem Standard Rohr 75 mm Durchmesser gibt es noch viele weitere Produkte.
Alle gezeigten Produkte finden Sie auch bei uns im Shop, dazu gibt es eine Vielzahl von Zubehörteilen. Egal ob Verbindungsteile, Montagezubehör oder Schalldämpfer.
Falls Sie ein Produkt vermissen oder weitere Anregungen haben freuen wir uns über ein Gespräch, entweder in den Kommentaren oder direkt per E-Mail an info1@lueftungs.net
