Maico Endmontage-Set PPB 30 RC

ArtikelNr.: 0095.0244
GTIN: 4012799952442
Hersteller: Maico

677,79 €

inkl. 19% USt. , (Standardversand D)

Unverbindliche Preisempfehlung des Herstellers: 1.163,82 €

(Sie sparen 41.76%, also 486,03 €)

Versandlaufzeit: 2-5 Werktage**
Verfügbarkeit: ca. 10 - 12 Werktage
Versandlaufzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Stück

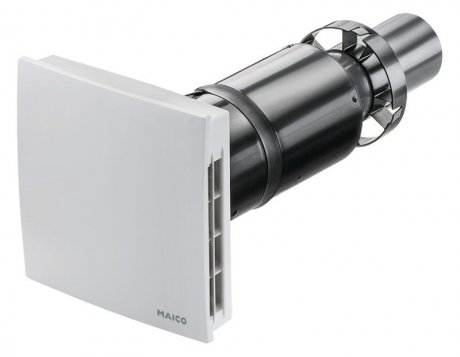

Maico Endmontage- Set PPB 30 RC - 0095.0244

Endmontage-Set für Einzelraumlüftungsgerät PushPull Balanced PPB 30 RC mit Wärmerückgewinnung, bestehend aus 2 Ventilatoren, 2 Keramik-Wärmetauschern, Innenabdeckung mit 2 x ISO Coarse 45 % (G3) Filtern, Funkversion: mit integrierter Funkplatine inkl. Feuchtesensor, notwendiges Zubehör: Rohbauhülse, Außenabdeckung und Funkschalter DS 45 RC oder Raumluftsteuerung RLS 45 K mit PP45 EO, optionales Zubehör: Verlängerungsset, Mauerblock, Ausgleichrahmen und Sensoren

Zulassungen und Zertifikate

Prüfbericht nach EN 13141-8.
Eintragung in TZWL Bulletin.

Wärmetauscher

Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom nach EN 13141-8.

Montagehinweise

Montage erfolgt in 2 Schritten:
- Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.
- Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.
- Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.
- Anschließend folgt die Integration des Endmontage-Sets.
- Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.

Elektrischer Anschluss

Das Gerät wird betriebsfertig montiert geliefert.
Das PPB 30 RC wird direkt an 230 V angeschlossen. ACHTUNG: Einsatzbereich (Schutzzone) des Gerätes prüfen.

Kondensatablauf

Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.

Besondere Eigenschaften

Das PPB 30 RC Gerät ist eine perfekte Ergänzung für PP 45 RC Geräte um ein Lüftungssystem nach DIN 1946-6 über eine zentrale Steuerung (DS 45 RC) aufzubauen.
Die PPB 30 RC Geräte haben serienmäßig einen Feuchtesensor und sind primär für den Einbau in den Ablufträumen konzipiert. Die Schutzart IP X4 erleichtert die Wahl des Montageortes im Bad.
Die Energieeffizienz vom PPB 30 K überzeugt mit einem SPI-Wert von 0,18 Wh/m³.
Durch die energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A.
Das PPB 30 RC Gerät kann in 5 Lüftungsstufen 5/12/18/22/26 m³/h und 3 Betriebsarten Dauerentlüftung mit Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung und Automatikbetrieb betrieben werden.
Die empfohlene Kombinationsmöglichkeit für funkgesteuertes System ist 2 x bzw. 4 x PP 45 RC + 1 x PPB 30 RC + 1 x DS 45 RC.
In diesem Fall kann das PPB 30 RC Gerät in zwei verschiedenen Betriebsmodi betrieben werden. Im Autobetrieb arbeitet das Gerät komplett autark in Abhängigkeit des Feuchtewertes vom integrierten Sensor. Im Autobetrieb werden von dem Funkschalter DS 45 RC lediglich die Befehle „Extern Aus“ und „Lüftungsstufe 0“ ausgeführt. Im Systembetrieb arbeitet das Gerät komplett nach Vorgaben des Funkschalters DS 45 RC. Nur im Falle der Feuchtelast (Grenzwert einstellbar) koppelt sich das Gerät vom System ab und startet die Entfeuchtung.
Die Entfeuchtungsautomatik kann als Intensivlüftungsbetrieb (Stufe 5 mit Wärmerückgewinnung) oder als Abluftbetrieb (45 m³/h ohne Wärmerückgewinnung) eingestellt werden.
Im Falle der Geruchslast kann der Intensivlüftungsbetrieb (Stufe 5 mit Wärmerückgewinnung) oder Abluftbetrieb (45 m³/h ohne Wärmerückgewinnung) ebenso manuell mit einem Taster/Schalter ausgelöst werden. Die Dauer dieser Funktion ist einstellbar (Werkseinstellung = 10 min).
Im Falle des Abluftbetriebes vom PPB 30 RC sorgen die an dem Funkschalter DS 45 RC eingelernten PP 45 RC Geräte für die notwendige Zuluft.
Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.

Merkmale

Endmontage-Set für das Einzelraumlüftungsgerät PushPull Balanced PPB 30 mit zwei Ventilatoren, zwei Keramik-Wärmeüberträger, Innenabdeckung und zwei integrierten Filtern ISO Coarse 45 % (G3), so dass die Luft in beide Richtungen gefiltert wird.

Notwendiges Zubehör

Rohbauhülse PP 45 RHK oder PP 45 RHL
Außenabdeckung PPB 30 AK, PPB 30 AE, PPB 30 AW oder PPB 30 AS
DS 45 RC: Mit dem Funkschalter DS 45 RC kann man ein funkgesteuertes Lüftungssystem aus PPB 30 RC und PP 45 RC Geräten aufbauen, z.B. 4 x PP 45 RC + 1 x PPB 30 RC + 1 x DS 45 RC.
PP 45 EO: Wird die Raumluftsteuerung RLS 45 K mit PP 45 EO erweitert, können die kabelgebundenen Geräte mit Funkgeräten kombiniert werden, z.B. 4x PP 45 K/O + 1 x PPB 30 RC + 1 x RLS 45 K + 1 x PP 45 EO.

Optionales Zubehör

Verlängerungsset PPB 30 VS
Mauerblock PP 45 MB
Ausgleichsrahmen PPB 30 ARE und PPB 30 ARW
Befestigungsblech PPB 30 ARE BB und PPB 30 ARW BB für Ausgleichrahmen
Feuchtesensor PP 45 HYI und PP 45 HY
CO2-Sensor PP 45 CO2
VOC-Sensor PP 45 VOC
Luftfilter, Ersatz PPB 30 G3

© Maico Ventilatoren

Versandgewicht:	5,52 kg
Artikelgewicht:	4,47 kg

Artikel	PPB 30 RC
Ausführung	Funkversion, integrierter Feuchtesensor
Fördervolumen	5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h
Energieeffizienzklasse	A
Bemessungsspannung	230 V
SPI-Wert nach DIN EN 13141-8	0,18 Wh/m³
Maximale Leistungsaufnahme	2 W / 2,5 W / 3,2 W / 4 W / 5,1 W
Schutzart	IP X4
Einbaulage	waagerecht
Systemart	dezentral
Material	Kunststoff
Material Gehäuse	Kunststoff
Material Wärmetauscher	Keramik
Farbe	verkehrsweiß, ähnlich RAL 9016
Gewicht	4,47 kg
Gewicht mit Verpackung	5,52 kg
Filterart	Außen- und Abluftfilter
Filterklasse	ISO Coarse 45 % (G3)
Anschlussdurchmesser	160 mm
Breite	275 mm
Höhe	275 mm
Tiefe	410 mm
Breite mit Verpackung	300 mm
Höhe mit Verpackung	330 mm
Tiefe mit Verpackung	500 mm
Notwendiger Mauerdurchbruch	162 bis 182 mm
Wandstärke	320 mm / 500 mm
Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8	73,3 %
Notwendige Raumluftsteuerung	DS 45 RC oder RLS 45 K mit PP 45 EO
Schalldruckpegel	23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand 1 m, Freifeldbedingungen
Bewertete max. Element-Normschallpegeldifferenz D_n,w	37 dB
