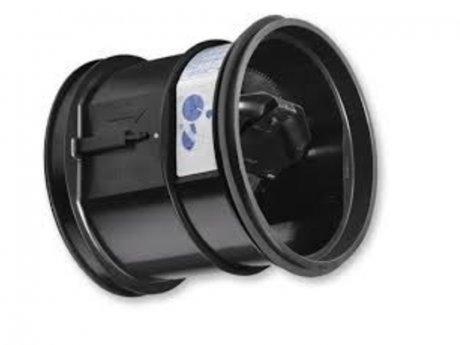

TROX Volumenstrombegrenzer VFL200, DN 200 - 1000025330
Der TROX Volumenstrombegrenzer arbeitet mechanisch selbsttätig, ohne Fremdenergie. Eine leichtgängig gelagerte Regelklappe wird durch aerodynamische Kräfte dann so verstellt, dass der von Ihnen eingestellte Volumenstrom innerhalb des Differenzdruckbereiches begrenzt wird. Die aerodynamische Kräfte strömender Luft erzeugen an der Regelklappe einen Drehmoment in Schließrichtung. Ein dann sich aufblasender Regelbalg verstärkt diese Kraft und wirkt gleichzeitig als Dämpfungselement. Diesem Schließmoment wirkt hier eine Blattfeder entgegen. Diese bewirkt, dass sich bei ändernder Druckdifferenz die Regelklappe so verstellt, dass der Volumenstrom begrenzt wird. Die wirtschaftliche Inbetriebnahme der TROX Volumenstrombegrenzer übernimmt das bisherige zeit- und kostenaufwändige Abgleichen von Volumenströmen in Lüftungs- und Klimaanlagen. Durch das einfache Handling und die perfekte Funktion, wird auf der Baustelle wertvolle Arbeitszeit gewonnen. Am Einbauort wird ganz einfach der gewünschte Volumenstrom eingestellt und der TROX Volumenstrombegrenzer in die Luftleitung eingeschoben. Dadurch wird der Volumenstrom begrenzt und in engen Toleranzen konstant gehalten.
- runde, mechanisch selbsttätige Einschubregler
- zum schnellen und einfachen Abgleichen konstanter Volumenströme in raumlufttechnischen Anlagen (RLT)
- einzigartige Kontur der Regelklappe zur akustischen Optimierung
- einfache und schnelle Inbetriebnahme vor Ort
- jede Nenngröße mit mehrstufigen Volumenstrom-Sollwerten
- präzise und einfache Volumenstromeinstellung an einer Einstellskala
- höchste Regelgenauigkeit im Bereich der Einschubregler
- geeignet für niedrige Strömungsgeschwindigkeiten ab 0,8 m/s
- innerhalb eines Volumenstrombereiches von mindestens 5 : 1 nachträglich feinstufig verstellbar
- lageunabhängig und wartungsfrei
- TROX Volumenstromnegrenzer aus hochwertigem Kunststoff
- in runder Bauform
- innerhalb eines Volumenstrombereiches von mindestens 5 : 1 nachträglich feinstufig verstellbar
- reibungsarmen
- silikonfreiem Dämpfungselement
- zum einfachen Einschieben in runde Luftleitungen nach EN 1506 oder EN 13180
- fester Sitz durch eine Lippendichtung
- werkseitig lufttechnisch geprüft und auf einen Referenzvolumenstrom eingestellt
- Volumenstromaufkleber auf jedem Begrenzer mit den einstellbaren Sollwerten in l/s, m³/h und cfm
Technische Daten
- Nenngröße: DN 200
- Volumenstrombereich: 4 - 212 l/s oder 14 - 764 m³/h
- Volumenstromregelbereich: < 20 - 100 % vom Nennvolumenstrom
- Volumenstromgenauigkeit des eingestellten Volumenstromes: ca. ± 10 % vom Nennvolumenstrom
- Mindestdruckdifferenz: 30 Pa
- Maximal zulässige Druckdifferenz: 300 Pa
Angaben zur Produktsicherheit
Herstellerinformationen:
TROX SE
, ,
