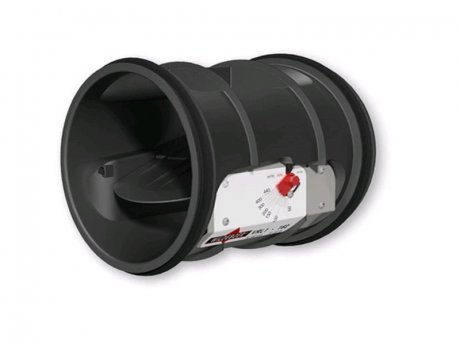

Wildeboer Volumenstrombegrenzer VRL1, DN 200 - VRL10000200009Q
Die Wildeboer Volumenstrombegrenzer VRL1 sind zum Einschieben in Lüftungsrohrleitungen für die Zuluft oder Abluft raumlufttechnischer Anlagen geeignet. Es werden damit herkömmliche Drosselelemente ersetzt, sodass manuelles, meistens sehr aufwändiges Einstellen und Abgleichen der Volumenströme in den Anlagen entfällt. Voreingestellte Volumenstromsollwerte werden selbsttätig konstant gehalten, auch wenn im laufenden Betrieb Teilbereiche der Anlagen zu- oder abgeschaltet werden.
Die optimale Funktion der Wildeboer Volumenstrombegrenzer VRL1 in raumlufttechnischen Anlagen setzt übliche Betriebsbedingungen voraus. Ein Einbau sollte immer unter weitgehend störungsfreien Strömungsbedingungen erfolgen. Besonders bei nahen Strömungsstörstellen (Brandschutz, Absperrklappen, Reduzierungen, Aufweitungen, Bögen, Abzweige, T-Stücke und Anschlusskästen) müssen die beispielhaft dargestellten geraden An- und Abströmlängen beachtet werden. Es könnten sich sonst Regelabweichungen ergeben, die eventuell ein erneutes Einstellen der Regler erfordern. Mehrere Störstellen hintereinander lassen sich durch längere An- und Abströmlängen ausgleichen.
Bitte beachten Sie, das Wildeboer Volumenstrombegrenzer VRL1 werkseitig justierte Regelgeräte sind. Manuelle Eingriffe in die Mechanik sind unzulässig! Der zulässige Einsatzbereich ist begrenzt auf 300 Pa Differenzdruck und 6 m/s Antrömgeschwindigkeit. Darüber hinaus müssen die größenspezifischen Belastungsgrenzen eingehalten werden. Dies schützt die Wildeboer VRL1 Volumenstrombegrenzer vor mechanischer Überlastung. Revisionsdeckel zum Verstellen der Volumenstromsollwerte dürfen nur bei ausgeschalteter Anlage entfernt werden!
- Nenngröße: DN 200
- Volumenstrombereich (Vmin - Vmax): 75 - 680 m³/h
- Differenzdrücke: ab 30 Pa
- Strömungsgeschwindigkeiten: ab 0,8 m/s
- Betriebstemperatur: 10 - 50°C
- wartungsfreie Volumenstrombegrenzer zur Regelung der Zuluft und Abluft in raumlufttechnischen Anlagen
- mechanisch selbsttätig und ohne Hilfsenergie arbeitend
- zum lageunabhängigen Einschieben in Lütungsrohrleitungen
- Reglergehäuse
-
zentrisch gelagertes Klappenblatt aus speziellem antistatischen und mikrobiell beständigem Kunststoff aus glatten Oberflächen
- nicht verschmutzungsanfälligen
- luftführenden Bauteilen
- Einstell- und Regelmechanik gekapselt
- vor Verunreinigungen geschützt
- beidseitige Lippendichtungen für fixierte Position in der Rohrleitung und zur weiteren vollständigen Kapselung
- Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
