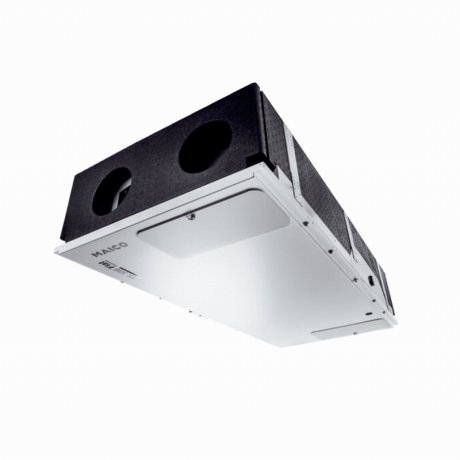

Maico WS 300 Flat BL mit Bypass

ArtikelNr.: 0095.0143
GTIN: 4012799951438
HAN: 0095.0143 Hem
Hersteller: Maico

2.967,75 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 5.688,20 €

(Sie sparen 47.83%, also 2.720,45 €)

Versandlaufzeit: 2-5 Werktage**
Verfügbarkeit: ca. 7 Werktage
Versandlaufzeit: 3 - 7 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Technische Daten
Bewertungen

Maico Zentrales Lüftungsgerät WS 300 Flat BL (Linksausführung) mit Bypass - 0095.0143

Zentrale hocheffiziente Lüftungsgeräte mit EC-Ventilatoren, Konstant-Volumenstromregelung inkl. Bypass und zwei Enthalpie-Kreuz-Gegenstrom-Tauschern, Zu- und Abluft links (in Einbaulage Decke, Blick auf das Elektronikfach), Fördervolumen 80 - 300 m³/h, Anschlussdurchmesser 4 x DN 160, 4 Steckverbinder SVR 160 oder 90° Bogen B90-160 zum Anschluss an Wickelfalzrohren notwendig (als Zubehör zu bestellen) inkl. Bedienteil RLS 1 WR, inkl. integriertem Webserver u. MAICO-APP (air@home) für mobile Geräte-Ansteuerung, Liveberichte über Webtool, DIBT-Zulassung, KNX-/ Modbus- und EnOcean-Anbindung möglich

Bypass-Ausführung links

Zentralgerät mit zwei Enthalpiewärmetauschern und integriertem Bypass, der bedarfsgerecht stufenlos gesteuert wird. Ja nach Temperaturdifferenz und Nutzereinstellung wird die Raumluft optimal gekühlt, ohne dass Zugerscheinungen auftreten.
Zu- und Abluft links (in Einbaulage Decke, Blick auf das Elektronikfach).

Kurzbeschreibung

Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 80 bis 300 m³/h.
Vollkommene Trennung der Abluft- / Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z. B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden.
Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie.
KFW - Förderfähig und Eintragung im TZWL-Bulletin (Förderprogramm NRW) ist gegeben.
Hoher Volumenstrom bei äußerst geringer Aufbauhöhe von 30 cm und leisem Betrieb. Montagemöglichkeiten: Flexibel an der Decke, Wand oder in der Dachschräge.
Keine Druckschwankungsempfindlichkeit: Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.
Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft.
Raumluftsteuerung RLS 1 WR im Lieferumfang.
ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 60 % (F7) Pollenfilter in der Außenluft.
Das Lüftungsgerät ist mit zwei hochmodernen Enthalpie-Wärmetauschern mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.
Das WS 300 Flat ist via APP (air@home) und dem browserbasierten Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service.
Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus.
Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z. B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind vorhanden für z. B. sicherheitstechnische Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z. B. Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z. B. „Druckkonstanz-Regelung“ der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs- / Anschlussmöglichkeiten.
Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.

Merkmale

Gehäuse

Pulverbeschichtetes Stahlblechgehäuse, Farbe: Verkehrsweiß, ähnlich RAL 9016.
Filterwechsel einfach ohne Werkzeug möglich.
Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material.
EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften.
Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.

Filter

ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 60 % (F7) Pollenfilter in der Außenluft.
Werkzeugloser Filterwechsel.

Bedienung

Betriebsfertig mit Ein-/ Ausschalter.
Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
Weitere Bedienteile können parallel angeschlossen werden.
Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z. B.
- Liveberichterstellung, Nutzerverwaltung,
- Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb,
- Manueller Betrieb / AUS,
- ECO-Betrieb Zuluft oder ECO-Betrieb Abluft,
- Filterabfragen, Fehlermeldungen.
Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
- 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit),
- 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS),
- komplette Inbetriebnahme des WS 300 Flat möglich.
USB-Anschluss für Service/Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
Netzwerkeinbindung über integrierte LAN-Schnittstelle.
Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
Modbus TCP/IP und RTU serienmäßig integriert.
Optionales KNX-Steckmodul K-SM für Einbindung in Gebäudeleittechnik www.knx.org.
Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die „EnOcean-Welt“ www.enocean-allinace.org.

Steuerung

Serienmäßige bedarfsgeführte Volumenstromregelung („maßgebender Feuchtewert“).
Stufenlose bedarfsgeführte Anpassung der Luftmengen.
Integrierte Überfeuchtungsschutz-Funktion.
3 Temperatursensoren in der Außen-, Fort- und Zuluft.
1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z. B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
- 3-Wege-Klappe (z. B. Luft-Erdwärmetauscher),
- einer geregelten Pumpe (z. B. Sole-Erdwärmetauscher),
- einer Luftklappe einer Zonenregelung,
- Schaltkontakt-Verwendung für externes Nachheizregister.
Erweiterbar über optionale Zusatzplatine ZP 2 für:
- Druckkonstanz der EC-Ventilatoren,
- Differenzdruckgesteuerte Filterüberwachung.
Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z. B. Wärmepumpe.

Zulassungen und Zertifikate

DiBt-Zulassung.
Prüfbericht nach DIN EN 13141-7.
Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.

Wärmetauscher/Wärmerückgewinnung

Zwei hocheffiziente Enthalpie-Kreuzgegenstrom-Wärmetauscher.
Wärmerückgewinnung bis 91 % und Feuchterückgewinnung bis 82 %.
Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.
Wärmetauscher mit Wasser reinigbar, antimikrobiell.
Kein Kondensatanschluss notwendig.

Bypass

Die integrierte Bypassklappe mit der bedarfsgerechten Bypasssteuerung ermöglicht eine stufenlose Bypassregelung.
Je nach Temperaturdifferenzen und Nutzereinstellungen wird die Raumluft optimal gekühlt, ohne dass Zugerscheinungen auftreten.

Frostschutz

Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur. Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert.

Ventilatoren

Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Zuluft.
Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2 .
4 Lüftungsstufen von 80 m³/h bis 300 m³/h stufenlos einstellbar.

Montagehinweise

Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand.
Gehäusedeckel leicht demontierbar über Schrauben.

© Maico Ventilatoren

Produkteigenschaft	Wert
Geräteausführung:	Deckengerät
Wärmetauscher:	Enthalpie
Hersteller:	Maico
Volumenstrom:	200 - 300 m³/h
Inhalt:	1,00 Stück

Artikel	WS 300 Flat BL
Ausführung	Bypass-Ausführung links
Fördervolumen	80 m³/h - 300 m³/h
SEC average	-39,47 kWh/(m²*a)
Energieeffizienzklasse	A
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz / 60 Hz
Leistungsaufnahme nach DIN EN 13141-7 (A7)	39 W
Stand-By-Leistungsaufnahme	< 1 W
I_Max	1,5 A
Schutzart	IP 00
DIBT-Zulassung	ja
PHI-Zertifizierung	nein
Systemart	zentral
Material Gehäuse	Kunststoff EPP / Stahlblech
Material Wärmetauscher	Kunststoff
Material Innenverkleidung	Kunststoff EPP
Farbe	schwarz / verkehrsweiß
Gewicht	42 kg
Gewicht mit Verpackung	46,631 kg
Filterklasse	ISO Coarse 80 % (G4) / ISO ePM1 60 % (F7)
Anschlussdurchmesser	160 mm
Breite	700 mm
Höhe	300 mm
Tiefe	1.500 mm
Breite mit Verpackung	750 mm
Höhe mit Verpackung	305 mm
Tiefe mit Verpackung	1.530 mm
Fördermitteltemperatur bei I_Max	-20 °C bis 50 °C
Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7)	91 %
Wärmetauscherbauart	Enthalpie-Kreuz-Gegenstrom
Bypass	ja
Vorheizregister	nein
Enthalpie-Wärmetauscher	ja
Frostschutzschaltung	ja
Sommerschaltung	ECO-Abluft / ECO-Zuluft
Filterüberwachung	zeitgesteuert (optional über Differenzdruck)
Feuchteregelung	integriert
CO₂-Regelung	SKD
Luftqualitätsregelung (optional)	EAQ 10/3
KNX-Anbindung (optional)	K-SM
MODBUS-Schnittstelle	integriert
Bedienteil im Lieferumfang	RLS 1 WR, App
Bedienteil (optional)	RLS T2 WS
Funkintegration EnOcean (optional)	E-SM
Mobile Ansteuerung	ja
Schalldruckpegel Gehäuseabstrahlung	37 dB(A) / Abstand 1 m, Schallabsorption 10 m²
