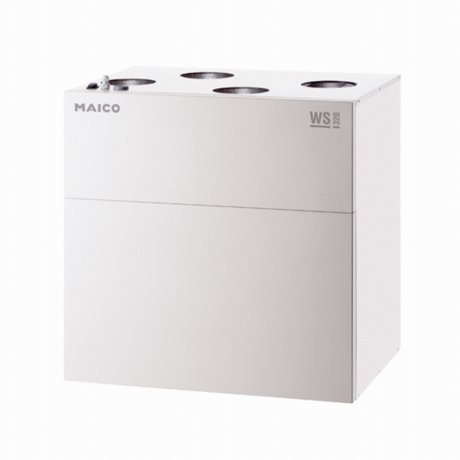

Maico WS 320 BET mit Bypass, Enthalpie, Linksausführung

ArtikelNr.: 0095.0225
GTIN: 4012799952251
Hersteller: Maico

3.215,00 €

3.215,00 € pro 1 Stück

inkl. 19% USt. , (Speditionsversand Deutschland)

Unverbindliche Preisempfehlung des Herstellers: 6.110,65 €

(Sie sparen 47.39%, also 2.895,65 €)

Versandlaufzeit: 2-5 Werktage**
Verfügbarkeit: ca. 10 - 12 Werktage
Versandlaufzeit: 3 - 7 Werktage (DE - Ausland abweichend)

Stück

Zentrales Lüftungsgerät Maico WS 320 BET (Bypass, Enthalpie-Wärmetauscher) - Linksausführung - 0095.0225

Zentrale hocheffiziente Lüftungsgeräte mit EC-Ventilatoren und Konstant-Volumenstromregelung, inkl. Bypass und Enthalpie-Kreuz-Gegenstrom-Tauscher, Zu- und Abluft links, Fördervolumen 80 - 320 m³/h, Anschlussdurchmesser 4 x DN 160, 4 Steckverbinder SVR 160 oder 90°Bogen B90-160 zum Anschluss an Wickelfalzrohren notwendig (als Zubehör zu bestellen), inkl. Bedienteil RLS 1 WR, inkl. integriertem Webserver u. MAICO-APP (air@home) für mobile Geräte-Ansteuerung, Liveberichte über Webtool, DIBT-Zulassung und Passivhaus-Zertifikat, KNX- und EnOcean-Anbindung möglich

Bypass-Ausführung

Mit Bypass und Enthalpie-Wärmetauscher.
Gerät als Linksausführung.
Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A ohne optionales Zubehör.
Modulierender, automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.

Kurzbeschreibung

Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung.
Zur kontrollierten Be- und Entlüftung.
Besonders geeignet für modernen Neubau und Sanierungen.
KFW-Förderfähigkeit und Eintragung im TZWL-Bulletin (Förderprogramm NRW) ist gegeben.
Montage wandhängend, bzw. stehend (optional).
ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung.
Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1.
Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.
Raumluftsteuerung RLS 1 WR im Lieferumfang.
Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.
Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie.
Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen.
Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).
Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie.
Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. „Druckkonstanz-Regelung“ der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.
Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.

Merkmale

Gehäuse

Pulverbeschichtetes Stahlblechgehäuse.
Farbe: Verkehrsweiß RAL 9016.
Filterwechsel einfach ohne Werkzeug möglich.
Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm).
EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften.
Material geprüft vom Institut für Lufthygiene nach VDI 6022.
Kondensatwanne im EPP-Gehäuse integriert.
Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.
Schalldämmende Innenauskleidung im Zuluftkanal.
Kondensatablauf über Siebventil 1 ½“.
Optionaler Gerätesiphon DN 40 (siehe Zubehör).

Filter

ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft.
Optional Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft möglich zur Filterstandzeit-Erhöhung.
Werkzeugloser Filtertausch.

Bedienung

Betriebsfertig mit Ein-/Ausschalter.
Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
Weitere Bedienteile können parallel angeschlossen werden.
Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.
- Liveberichterstellung, Nutzerverwaltung
- Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb
- Manueller Betrieb / AUS
- ECO-Betrieb Zuluft oder ECO-Betrieb Abluft
- Filterabfragen, Fehlermeldungen
Optionales Touchscreen-Bedienteil RLS T1 WS für die Einstellung von:
- 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)
- 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
- komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich
USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
Netzwerkeinbindung über integrierte LAN-Schnittstelle.
Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
Modbus TCP/IP und RTU serienmäßig integriert.
Optionales KNX-Steckmodul K-SM für Einbindung in Gebäudeleittechnik www.knx.org.
Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die „EnOcean-Welt“ www.enocean-allinace.org.

Steuerung

Serienmäßige bedarfsgeführte Volumenstromregelung („maßgebender Feuchtewert“).
Stufenlose bedarfsgeführte Anpassung der Luftmengen.
Integrierte Überfeuchtungsschutz-Funktion.
3 Temperatursensoren in der Außen-, Fort- und Zuluft.
1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
- 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)
- einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)
- einer Luftklappe einer Zonenregelung
- Schaltkontakt-Verwendung für externes Nachheizregister
Erweiterbar über optionale Zusatzplatine ZP 2 für:
- Druckkonstanz der EC-Ventilatoren
- Differenzdruckgesteuerte Filterüberwachung
Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.

Zulassungen und Zertifikate

DiBt-Zulassung.
PHI-Zertifikat.
Prüfbericht nach DIN EN 13141-7.
Zertifikat nach Schweizer „energie-cluster.ch“.
Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.
Eintragung in TZWL / TZWL- Bulletin.

Wärmetauscher/Wärmerückgewinnung

Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS).
Wärmerückgewinnung bis 96 % und Feuchterückgewinnung bis 68 %.
Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022, Blatt 1.
Wärmetauscher mit Wasser reinigbar, antimikrobiell.
Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.

Bypass

In den "B"-Gerätevarianten enthalten.
Modulierender, automatischer 100 % Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.

Frostschutz

Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen.
Höchst-energieeffiziente Frostschutzfunktion bei „K“-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister.
Bei „Nicht-K“-Geräteausführungen durch Zuluftventilator-Abschaltung.
Empfehlung: Bei „Nicht-K“-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.

Ventilatoren

Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft.
Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.
4 Lüftungsstufen von 80 m³/h bis 320 m³/h stufenlos einstellbar.

Montagehinweise

Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung.
Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse.
Zu- und abluftseitig Schalldämpfer vorsehen.
Anmerkung: Alle Geräte-Varianten (z.B. „K“) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. „KRET“) durch optionale Komponenten umrüsten.

© Maico Ventilatoren

Wärmetauscher:	Enthalpie
Geräteausführung:	Wandgerät
Hersteller:	Maico
Volumenstrom:	300 - 400 m³/h
Inhalt:	1,00 Stück

Artikel	WS 320 BET
Fördervolumen	80 m³/h - 320 m³/h
SEC average	-40,2 kWh/(m²*a)
Energieeffizienzklasse	A
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz / 60 Hz
SPI-Wert nach DIN EN 13141-7 (A7)	0,17 Wh/m³
Leistungsaufnahme nach DIN EN 13141-7 (A7)	36 W
Stand-By-Leistungsaufnahme	< 1 W
I_Max	1,5 A
Schutzart	IP 40
DIBT-Zulassung	ja
PHI-Zertifizierung	ja
Systemart	zentral
Material Gehäuse	verzinktes Stahlblech, pulverbeschichtet
Material Wärmetauscher	Kunststoff
Material Innenverkleidung	Kunststoff EPP
Farbe	verkehrsweiß (RAL 9016)
Gewicht	69,612 kg
Gewicht mit Verpackung	81,8 kg
Filterklasse	ISO Coarse 85 % (G4) / ISO ePM1 80 % (F7)
Anschlussdurchmesser	160 mm
Anschlussdurchmesser Kondensatablauf	1 1/2" (Siebventil)
Breite	841 mm
Höhe	857 mm
Tiefe	598 mm
Breite mit Verpackung	900 mm
Höhe mit Verpackung	1.120 mm
Tiefe mit Verpackung	650 mm
Fördermitteltemperatur bei I_Max	-20 °C bis 40 °C
Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7)	93 %
Wärmetauscherbauart	Enthalpie-Kreuz-Gegenstrom
Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2)	68 %
Bypass	ja
Vorheizregister	nein
Enthalpie-Wärmetauscher	ja
Frostschutzschaltung	ja
Sommerschaltung	ECO-Abluft / ECO-Zuluft
Filterüberwachung	zeitgesteuert
Feuchteregelung	integriert
CO₂-Regelung	SKD
Luftqualitätsregelung (optional)	EAQ 10/3
KNX-Anbindung (optional)	K-SM
MODBUS-Schnittstelle	integriert
Bedienteil im Lieferumfang	RLS 1 WR, App
Bedienteil (optional)	RLS T2 WS
Funkintegration EnOcean (optional)	E-SM
Mobile Ansteuerung	ja
Schalldruckpegel Gehäuseabstrahlung	36 dB(A) / Abstand 1 m, Schallabsorption 10 m²
