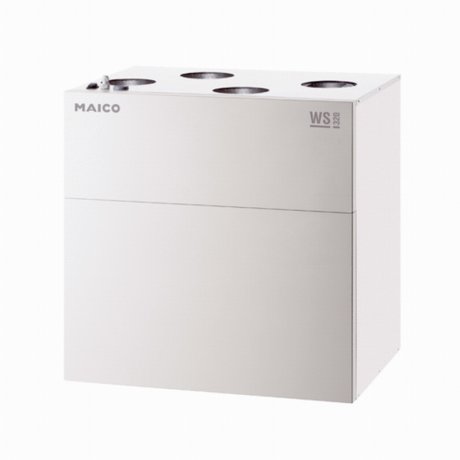

Maico WS 320 K (Komfort) - Linksausführung
Zentrales Lüftungsgerät Maico WS 320 K (Komfort-Ausführung) - 0095.0222
Zentrale hocheffiziente Lüftungsgeräte mit EC-Ventilatoren und Konstant-Volumenstromregelung, inkl. Vorheizregister und Kreuz-Gegenstrom-Tauscher, Zu- und Abluft links, Fördervolumen 80 - 320 m³/h, Anschlussdurchmesser 4 x DN 160, 4 Steckverbinder SVR 160 oder 90°Bogen B 90 - 160 zum Anschluss an Wickelfalzrohren notwendig (als Zubehör zu bestellen), inkl. Bedienteil RLS 1 WR, inkl. integriertem Webserver u. MAICO-APP (air@home) für mobile Geräte-Ansteuerung, Liveberichte über Webtool, DIBT-Zulassung und Passivhaus-Zertifikat, KNX- und EnOcean-Anbindung möglich.
-
Mit Vorheizregister und Kreuz-Gegenstrom-Wärmetauscher.
-
Gerät als Linksausführung.
-
Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A+ ohne optionales Zubehör.
Kurzbeschreibung
-
Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung.
-
Zur kontrollierten Be- und Entlüftung.
-
Besonders geeignet für modernen Neubau und Sanierungen.
-
KFW-Förderfähigkeit und Eintragung im TZWL-Bulletin (Förderprogramm NRW) ist gegeben.
-
Montage wandhängend, bzw. stehend (optional).
-
G4-Filter (ISO Coarse 85%) in der Abluft und F7-Pollenfilter (ePM1 80%) in der Außenluft. Eine Filterkaskade (G4/F7) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung.
-
Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1.
-
Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.
-
Raumluftsteuerung RLS 1 WR im Lieferumfang.
-
Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
-
Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.
-
Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie.
-
Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen.
-
Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).
-
Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie.
-
Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
-
2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
-
Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
-
Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
-
Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
-
Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
-
Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. „Druckkonstanz-Regelung“ der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
-
Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.
-
Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.
Gehäuse
-
Pulverbeschichtetes Stahlblechgehäuse.
-
Filterwechsel einfach ohne Werkzeug möglich.
-
Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm).
-
EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften.
-
Material geprüft vom Institut für Lufthygiene nach VDI 6022.
-
Kondensatwanne im EPP-Gehäuse integriert.
-
Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.
-
Schalldämmende Innenauskleidung im Zuluftkanal.
-
Kondensatablauf über Siebventil 1 ½“.
-
Optionaler Gerätesiphon DN 40 (siehe Zubehör).
Filter
-
G4-Filter (ISO Coarse 85%) in der Abluft und F7-Pollenfilter (ePM1 80%) in der Außenluft.
-
Optional Filterkaskade (G4/F7) in der Außenluft möglich zur Filterstandzeit-Erhöhung.
-
Werkzeugloser Filtertausch.
Bedienung
-
Betriebsfertig mit Ein-/Ausschalter.
-
Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
-
Weitere Bedienteile können parallel angeschlossen werden.
-
Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.
-
Liveberichterstellung, Nutzerverwaltung
-
Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb
-
Manueller Betrieb / AUS
-
ECO-Betrieb Zuluft oder ECO-Betrieb Abluft
-
Filterabfragen, Fehlermeldungen
-
-
Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
-
2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)
-
4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
-
komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich
-
-
USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
-
Netzwerkeinbindung über integrierte LAN-Schnittstelle.
-
Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
-
Modbus TCP/IP und RTU serienmäßig integriert.
-
Optionales KNX-Steckmodul K-SM für Einbindung in Gebäudeleittechnik www.knx.org.
-
Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die „EnOcean-Welt“ www.enocean-allinace.org.
Steuerung
-
Serienmäßige bedarfsgeführte Volumenstromregelung („maßgebender Feuchtewert“).
-
Stufenlose bedarfsgeführte Anpassung der Luftmengen.
-
Integrierte Überfeuchtungsschutz-Funktion.
-
3 Temperatursensoren in der Außen-, Fort- und Zuluft.
-
1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
-
Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
-
Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
-
Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
-
Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
-
Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
-
3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)
-
einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)
-
einer Luftklappe einer Zonenregelung
-
Schaltkontakt-Verwendung für externes Nachheizregister
-
-
Erweiterbar über optionale Zusatzplatine ZP 2 für:
-
Druckkonstanz der EC-Ventilatoren
-
Differenzdruckgesteuerte Filterüberwachung
-
-
Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.
Zulassungen und Zertifikate
-
DiBt-Zulassung.
-
PHI-Zertifikat.
-
Prüfbericht nach DIN EN 13141-7.
-
Zertifikat nach Schweizer „energie-cluster.ch“.
-
Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.
-
Eintragung in TZWL / TZWL- Bulletin.
Wärmetauscher/Wärmerückgewinnung
-
Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS).
-
Wärmerückgewinnung bis 96 % und Feuchterückgewinnung bis 68 %.
-
Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022, Blatt 1.
-
Wärmetauscher mit Wasser reinigbar, antimikrobiell.
-
Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.
Bypass
-
In den "B"-Gerätevarianten enthalten.
-
Modulierender, automatischer 100 % Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.
Frostschutz
-
Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen.
-
Höchst-energieeffiziente Frostschutzfunktion bei „K“-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister.
-
Bei „Nicht-K“-Geräteausführungen durch Zuluftventilator-Abschaltung.
-
Empfehlung: Bei „Nicht-K“-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.
Ventilatoren
-
Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft.
-
Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
-
Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.
-
4 Lüftungsstufen von 80 m³/h bis 320 m³/h stufenlos einstellbar.
Montagehinweise
-
Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung.
-
Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse.
-
Zu- und abluftseitig Schalldämpfer vorsehen.
-
Anmerkung: Alle Geräte-Varianten (z.B. „K“) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. „KRET“) durch optionale Komponenten umrüsten.
© Maico Ventilatoren
| Versandgewicht: | 80,00 Kg |
| Artikelgewicht: | 67,00 Kg |
|
Fördervolumen
|
80 m³/h - 320 m³/h
|
|
SEC average
|
-42,5 kWh/(m²*a)
|
|
Energieeffizienzklasse
|
A+
|
|
Spannungsart
|
Wechselstrom
|
|
Bemessungsspannung
|
230 V
|
|
Netzfrequenz
|
50 Hz / 60 Hz
|
|
SPI-Wert nach DIN EN 13141-7 (A7)
|
0,18 Wh/m³
|
|
Leistungsaufnahme nach DIN EN 13141-7 (A7)
|
37 W
|
|
Stand-By-Leistungsaufnahme
|
< 1 W
|
|
IMax
|
11 A
|
|
Schutzart
|
IP 40
|
|
DIBT-Zulassung
|
ja
|
|
PHI-Zertifizierung
|
ja
|
|
Systemart
|
zentral
|
|
Material Gehäuse
|
verzinktes Stahlblech, pulverbeschichtet
|
|
Material Wärmetauscher
|
Kunststoff
|
|
Material Innenverkleidung
|
Kunststoff EPP
|
|
Farbe
|
verkehrsweiß (RAL 9016)
|
|
Gewicht
|
67 kg
|
|
Gewicht mit Verpackung
|
79,188 kg
|
|
Filterklasse
|
G4 (IsoCoarse 85%) / F7 (ePM1 80%)
|
|
Anschlussdurchmesser
|
160 mm
|
|
Anschlussdurchmesser Kondensatablauf
|
1 1/2" (Siebventil)
|
|
Breite
|
841 mm
|
|
Höhe
|
857 mm
|
|
Tiefe
|
598 mm
|
|
Breite mit Verpackung
|
900 mm
|
|
Höhe mit Verpackung
|
1.120 mm
|
|
Tiefe mit Verpackung
|
650 mm
|
|
Fördermitteltemperatur bei IMax
|
-20 °C bis 40 °C
|
|
Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7)
|
96 %
|
|
Wärmetauscherbauart
|
Kreuz-Gegenstrom
|
|
Leistung Vorheizregister
|
1,8 kW
|
|
Bypass
|
nein
|
|
Vorheizregister
|
integriert
|
|
Enthalpie-Wärmetauscher
|
nein
|
|
Frostschutzschaltung
|
ja
|
|
Sommerschaltung
|
ECO-Abluft / ECO-Zuluft
|
|
Filterüberwachung
|
zeitgesteuert
|
|
Feuchteregelung
|
integriert
|
|
CO2-Regelung
|
SKD
|
|
Luftqualitätsregelung (optional)
|
EAQ 10/3
|
|
KNX-Anbindung (optional)
|
K-SM
|
|
MODBUS-Schnittstelle
|
integriert
|
|
Bedienteil im Lieferumfang
|
RLS 1 WR, App
|
|
Bedienteil (optional)
|
RLS T2 WS
|
|
Funkintegration EnOcean (optional)
|
E-SM
|
|
Mobile Ansteuerung
|
ja
|
|
Schalldruckpegel Gehäuseabstrahlung
|
36 dB(A) / Abstand 1 m, Schallabsorption 10 m²
|
