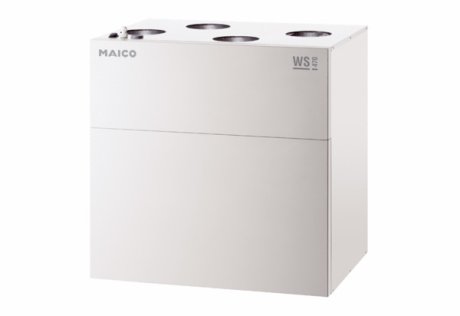

Maico WS 470 KBRET mit Bypass, Enthalpie. Vorheizregister

ArtikelNr.: 0095.0275
GTIN: 4012799952756
Hersteller: Maico

4.205,00 €

4.205,00 € pro 1 Stück

inkl. 19% USt. , (Speditionsversand Deutschland)

Unverbindliche Preisempfehlung des Herstellers: 7.990,85 €

(Sie sparen 47.38%, also 3.785,85 €)

Versandlaufzeit: 2-5 Werktage**
Verfügbarkeit: ca. 10 - 12 Werktage
Versandlaufzeit: 3 - 7 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Maico Zentrales Lüftungsgerät WS 470 KBRET - 0095.0275

Zentrale hocheffiziente Lüftungsgeräte mit EC-Ventilatoren und Konstant-Volumenstromregelung, inkl. Vorheizregister, Bypass und Enthalpie-Kreuz-Gegenstrom-Tauscher, Zu- und Abluft rechts, Fördervolumen 80 - 470 m³/h, Anschlussdurchmesser 4 x DN 160, 4 Steckverbinder SVR 160 oder 90°Bogen B90-160 zum Anschluss an Wickelfalzrohren notwendig (als Zubehör zu bestellen), inkl. Bedienteil RLS 1 WR, inkl. integriertem Webserver u. MAICO-APP (air@home) für mobile Geräte-Ansteuerung, Liveberichte über Webtool, DIBT-Zulassung beantragt, Passivhaus-Zertifikat, KNX- und EnOcean-Anbindung möglich

Komfort-Bypass-Ausführung

Mit Vorheizregister, Bypass und Enthalpie-Wärmetauscher.
Gerät als Rechtsausführung.
Modulierender, automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.

Kurzbeschreibung

Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung.
Zur kontrollierten Be- und Entlüftung.
Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A ohne optionales Zubehör.
Besonders geeignet für modernen Neubau und Sanierungen.
KFW-Förderfähigkeit und Eintragung im TZWL-Bulletin (Förderprogramm NRW) ist gegeben.
Montage wandhängend, bzw. stehend (optional).
ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung.
Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1.
Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.
Raumluftsteuerung RLS 1 WR im Lieferumfang.
Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.
Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie.
Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen.
Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).
Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie.
Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
Integrierte MODBUS-Schnittstelle(TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. „Druckkonstanz-Regelung“ der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten.
Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.

Merkmale

Gehäuse

Pulverbeschichtetes Stahlblechgehäuse.
Farbe: Verkehrsweiß RAL 9016.
Filterwechsel einfach ohne Werkzeug möglich.
Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm).
EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften.
Material geprüft vom Institut für Lufthygiene nach VDI 6022.
Kondensatwanne im EPP-Gehäuse integriert.
Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.
Schalldämmende Innenauskleidung im Zuluftkanal.
Kondensatablauf über Siebventil 1 ½“.
Optionaler Gerätesiphon DN 40 (siehe Zubehör).

Filter

ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft.
Optional Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft möglich zur Filterstandzeit-Erhöhung.
Werkzeugloser Filtertausch.

Bedienung

Betriebsfertig mit Ein-/Ausschalter.
Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
Weitere Bedienteile können parallel angeschlossen werden.
Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.
- Liveberichterstellung, Nutzerverwaltung
- Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb
- Manueller Betrieb / AUS
- ECO-Betrieb Zuluft oder ECO-Betrieb Abluft
- Filterabfragen, Fehlermeldungen
Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
- 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)
- 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
- komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich
Optionales Design-Bedienteil RLS G1 WS:
- EIN/AUS
- 5 Stufen
- Automatikbetrieb
- ECO-Zuluft, ECO-Abluft
- Filterwechsel- und Störungsanzeige
USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
Netzwerkeinbindung über integrierte LAN-Schnittstelle.
Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
Modbus TCP/IP und RTU serienmäßig integriert.
Optionales KNX-Steckmodul K-SM für Einbindung in Gebäudeleittechnik www.knx.org.
Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die „EnOcean-Welt“ www.enocean-allinace.org.

Steuerung

Serienmäßige bedarfsgeführte Volumenstromregelung („maßgebender Feuchtewert“).
Stufenlose bedarfsgeführte Anpassung der Luftmengen.
Integrierte Überfeuchtungsschutz-Funktion.
3 Temperatursensoren in der Außen-, Fort- und Zuluft.
1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Aussenklappen oder Kühlung.
Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
- 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)
- einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)
- einer Luftklappe einer Zonenregelung
- Schaltkontakt-Verwendung für externes Nachheizregister
Erweiterbar über optionale Zusatzplatine ZP 2 für:
- Druckkonstanz der EC-Ventilatoren
- Differenzdruckgesteuerte Filterüberwachung
Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.

Zulassungen und Zertifikate

DiBt-Zulassung.
PHI-Zertifikat.
Prüfbericht nach DIN EN 13141-7.
Zertifikat nach Schweizer „energie-cluster.ch“.
Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.
Eintragung in TZWL / TZWL- Bulletin.

Wärmetauscher/Wärmerückgewinnung

Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS).
Wärmerückgewinnung bis 96 % und Feuchterückgewinnung bis 60 %.
Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022, Blatt 1.
Wärmetauscher mit Wasser reinigbar, antimikrobiell.
Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.

Bypass

In den "B"-Gerätevarianten enthalten.
Modulierender, automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.

Frostschutz

Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen.
Höchst-energieeffiziente Frostschutzfunktion bei „K“-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister.
Bei „Nicht-K“-Geräteausführungen durch Zuluftventilator-Abschaltung.
Empfehlung: Bei „Nicht-K“-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.

Ventilatoren

Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft.
Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.
4 Lüftungsstufen von 80 m³/h bis 470 m³/h stufenlos einstellbar.

Montagehinweise

Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung.
Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse.
Zu- und abluftseitig Schalldämpfer vorsehen.
Anmerkung: Alle Geräte-Varianten (z.B. „K“) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. „KRET“) durch optionale Komponenten umrüsten.

© Maico Ventilatoren
